L6G

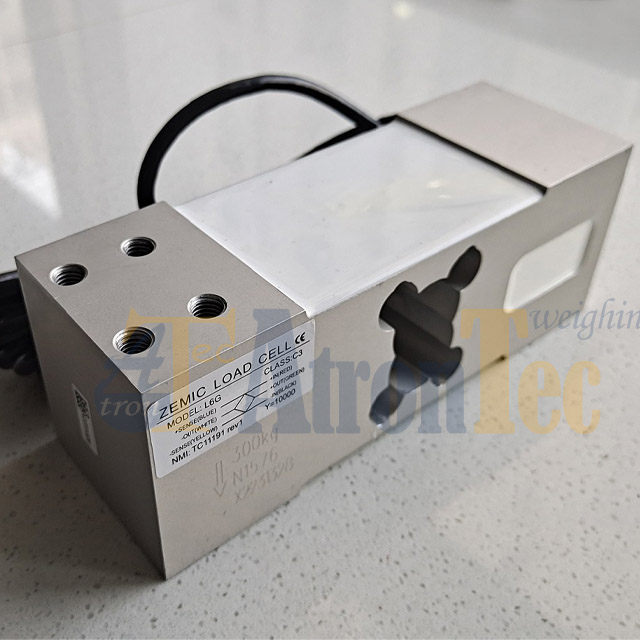

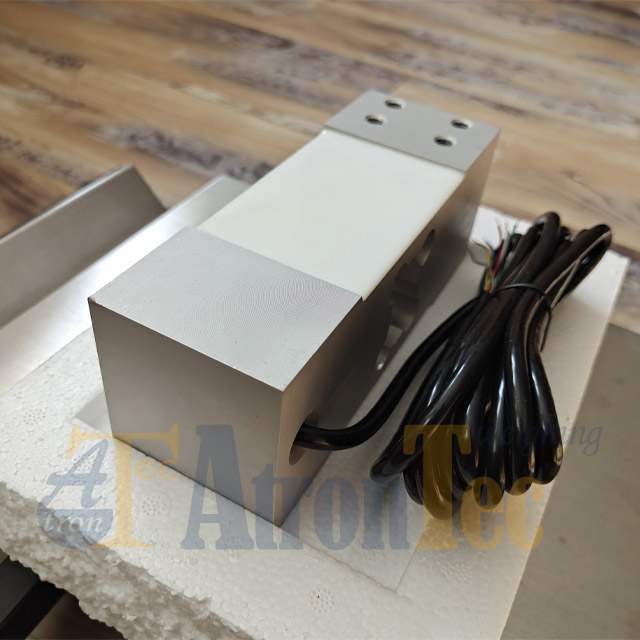

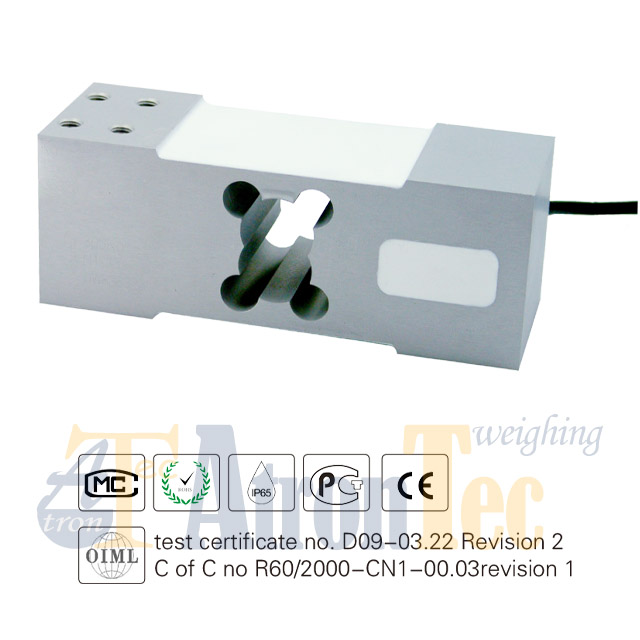

Célula de carga monopunto de aleación de aluminio IP65 para básculas de plataforma
| Características de la celda de carga: | |
| Célula de carga de un solo punto IP65 de aleación de aluminio | |
| Anodizado incoloro | |
| Apto para básculas de plataforma estructuradas de células de carga simples y dobles | |
| Tamaño máximo de la plataforma: 600 x 600 mm | |
| Un tipo de 1000 ohmios disponible (R1) pero está excluido de OIML |
Tamaño del contorno de la celda de carga:
Especificaciones de la celda de carga:
| Clase de precisión | OIML R60 C3 | OIML R60 C4 | |
| Sensibilidad de salida ( = FS ) | mV/V | 2,0 ± 0,2 | |
| Capacidad máxima ( Emax ) | kg | 50/100/150/200/250/300/500/600 | 150/200/250/300/500/600 |
| Número máximo de intervalos de celdas de carga ( nLC) | 3000 | 4000 | |
| Relación del intervalo mínimo de verificación de LC Y=Emax/vmin | 10000 | 15000 | |
| error combinado | %FS | ± 0,02 | ± 0,0150 |
| Carga muerta mínima | kg | 0 | |
| Sobrecarga segura | %FS | 120 | |
| Sobrecarga máxima | %FS | 150 | |
| Saldo cero | %FS | ± 2,0 | |
| Excitación, voltaje recomendado | V | 5 ~ 12 (CC) | |
| Máximo de excitación | V | 18 (CC) | |
| Resistencia de entrada | Ω | 406 ± 6 | |
| Resistencia de salida | Ω | 350 ± 3 | |
| Resistencia de aislamiento | MΩ | ≥ 5000 (50 VCC) | |
| Temperatura compensada | ℃ | -10~+40 | |
| Temperatura de funcionamiento | ℃ | -35 ~ +65 | |
| Temperatura de almacenamiento | ℃ | -40 ~ +70 | |
| material del elemento | Aluminio | ||
| Torque recomendado en la fijación | Nuevo Méjico | M8:25 | |
| Protección de entrada (según EN 60529) | IP65 | ||
Cableado de celda de carga
Alcance y propósito de la aplicación de la celda de carga
Por ejemplo, la celda de carga de viga en voladizo de aleación de aluminio es adecuada para básculas electrónicas de cálculo de precios, básculas de plataforma, básculas electrónicas de mesa, etc.;
La celda de carga de viga en voladizo de acero es adecuada para básculas de cinta electrónicas, básculas clasificadoras, etc.;
La celda de carga de puente de acero es adecuada para básculas de ferrocarril, básculas de camiones, etc.;
La celda de carga cilíndrica es adecuada para básculas de camiones, básculas de pista dinámicas, básculas de tolva de gran tonelaje, etc.
