L6E3

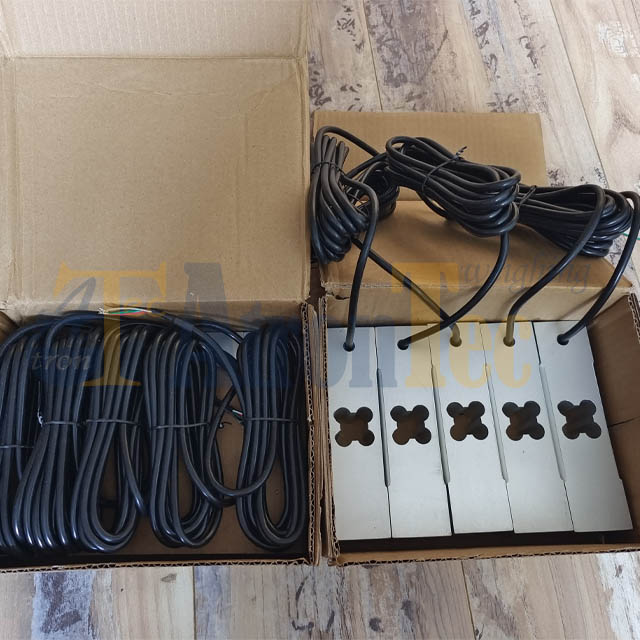

Celdas de carga de un solo punto IP65 de aleación de aluminio, celda de carga para básculas de banco de 300 kg L6E3
Características de la celda de carga:
Esta es una celda de carga de un solo punto IP65 de aleación de aluminio
Esta celda de carga es anodizada incolora
La celda de carga L6E3 es adecuada para básculas de precios, básculas de banco, etc.
La celda de carga se aplica para el tamaño máximo de la plataforma: 450 x 450 mm
Cableado de celda de carga:
ROJO: +EXC
NEGRO: -EXC
VERDE: + SEÑAL
BLANCO: -SEÑAL
DESNUDO: ESCUDO
Especificaciones de la celda de carga:
| Clase de precisión | OIML R60 C3 | OIML R60 C4 | OIML R60 C5 | |
| Sensibilidad de salida ( = FS ) | mV/V | 2,0 ± 0,2 | ||
| Capacidad máxima ( Emax ) | kg | 50/100/150/200/250/300/400/500 | 300/400/500 | |
| Número máximo de intervalos de celdas de carga ( nLC) | 3000 | 4000 | 5000 | |
| Relación de verificación mínima de LC intervalo Y=Emax/vmin | 10000 | 15000 | 20000 | |
| error combinado | %FS | ± 0,02 | ± 0,0150 | ± 0,01 |
| Carga muerta mínima | kg | 0 | ||
| Sobrecarga segura | %FS | 120 | ||
| Sobrecarga máxima | %FS | 150 | ||
| Saldo cero | %FS | ± 2,0 | ||
| Excitación, voltaje recomendado | V | 5 ~ 12 (CC) | ||
| Máximo de excitación | V | 18 (CC) | ||
| Resistencia de entrada | Ω | 406 ± 6 | ||
| Resistencia de salida | Ω | 350 ± 3 | ||
| Resistencia de aislamiento | MΩ | ≥ 5000 (50 VCC) | ||
| Temperatura compensada | ℃ | -10~+40 | ||
| Temperatura de funcionamiento | ℃ | -35 ~ +65 | ||
| Temperatura de almacenamiento | ℃ | -40 ~ +70 | ||
| material del elemento | Aluminio | |||
| Torque recomendado en la fijación | Nuevo Méjico | M6:10 | ||
| Protección de entrada (según EN 60529) | IP65 | |||
Precaución: cortar el cable afectará la calibración de salida de escala completa.
